窯襯隔熱是減小窯爐熱量和熱輻射散發(fā)的最有效途徑之一。目前，輕質(zhì)隔熱耐高溫材料常用于分解爐、回轉(zhuǎn)爐、高溫窯爐等高溫設備的隔熱襯體，能有效隔絕圍護結(jié)構(gòu)內(nèi)外進行熱流傳遞，減輕高溫設備的熱輻射散發(fā)。輕質(zhì)隔熱耐高溫材料是具有體積密度低、氣孔率高、隔熱性能好、耐高溫等優(yōu)良性能的一種多孔材料。一方面，為了減輕高溫設備的熱輻射散發(fā)，輕質(zhì)隔熱耐高溫材料應具有優(yōu)秀的高溫隔熱性能，即要求具有極低的導熱系數(shù)。一般要求輕質(zhì)隔熱耐高溫材料的導熱系數(shù)小于1.0W/(m·K)(200℃)，但隨著高溫裝備使用溫度的升高，為滿足高溫工業(yè)生產(chǎn)安全的要求，對材料的導熱系數(shù)具有更高的要求。另一方面，輕質(zhì)隔熱耐高溫材料應具有足夠的強度，以保證隔熱層的使用壽命，防止爐膛坍塌導致爐內(nèi)燒結(jié)材料破壞，造成經(jīng)濟損失，更嚴重的造成安全事故。

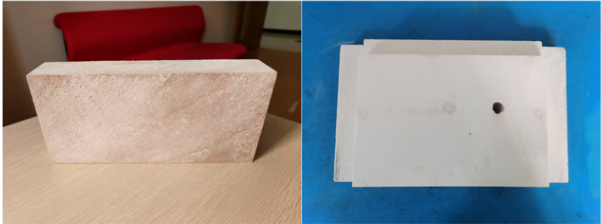

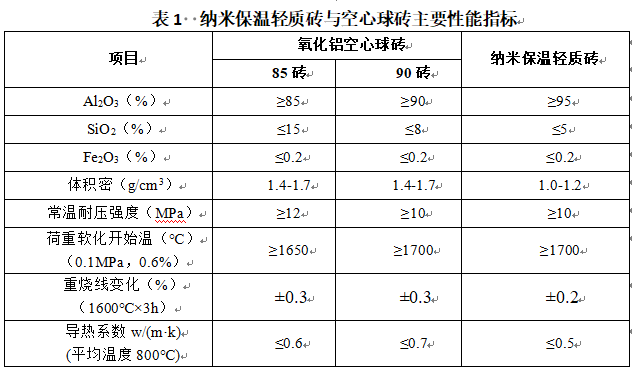

　　針對以上情況，北京聯(lián)合榮大工程材料股份有限公司研發(fā)使用納米硅溶膠作為結(jié)合劑，采用吸濾成型方法，制備出高強度納米保溫輕質(zhì)磚（如圖1），可直接用于高溫窯爐的工作部位，降低窯爐的材料用量，提高窯爐的熱效率。可取代目前普遍使用的氧化鋁空心球磚，該材料比氧化鋁空心球磚體密小、強度高，能夠應用于1400~1500℃的高溫環(huán)境下，比市場上其他的納米輕質(zhì)絕熱材料使用溫度高。納米保溫輕質(zhì)磚與空心球磚主要性能指標見表1。

　　圖1  納米保溫輕質(zhì)磚

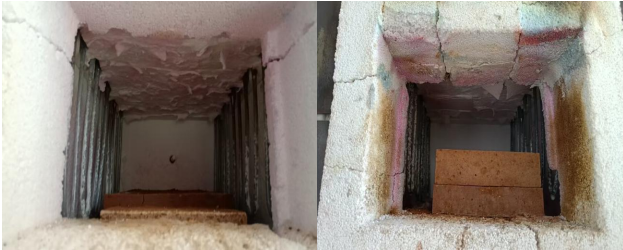

　　使用納米保溫輕質(zhì)磚和傳統(tǒng)空心球磚砌筑的高溫加熱爐內(nèi)襯，在經(jīng)過3個月使用后，空心球磚發(fā)生開裂，破損嚴重，聯(lián)合榮大研發(fā)的新型納米保溫輕質(zhì)磚狀態(tài)良好，未發(fā)生破損開裂（如圖2）。

　　圖2  納米輕質(zhì)磚和傳統(tǒng)空心球磚使用前后狀態(tài)

　　節(jié)能降耗、綠色發(fā)展是人類社會發(fā)展的必然要求，高溫窯爐是工業(yè)生產(chǎn)的重要設備，新型納米氧化鋁復合輕質(zhì)絕熱材料，可以使用在冶金、耐火材料生產(chǎn)、陶瓷、化工等領(lǐng)域的窯爐中，不僅能代替?zhèn)鹘y(tǒng)的氧化鋁空心球磚，輕質(zhì)莫來石磚等保濕材料 ，同時在也可以部分代替剛玉磚，剛玉莫來石磚等重質(zhì)耐火材料達到節(jié)能降耗的目的。（聯(lián)合榮大專家組）
