鋼包是盛裝和運輸高溫鋼水的重要容器，內(nèi)襯長期承受高溫、熱震、鋼水沖刷及渣蝕。鋼包襯采用鎂碳磚、鎂鋁碳磚等耐火材料，在鋼液、鋼渣的長期沖刷與侵蝕下，使得鋼包襯的迎鋼面或翻渣面的損毀程度與其他部位不同步，從而影響整個鋼包的使用壽命。當鋼包包襯的迎鋼面或翻渣面被鋼液或鋼渣沖刷、侵蝕剝落變薄、出坑、出溝時，用磚修補，勞動強度較大，且新老接茬部位銜接不好，容易出現(xiàn)漏鋼事故。

　　為了解決上述問題，北京聯(lián)合榮大工程材料股份有限公司（下文簡稱聯(lián)合榮大）研制出一種新型鋼包包襯涂抹料，用于鋼包包襯薄弱部位的修補，一般修補操作在更換透氣磚或中修換渣線時進行。該涂抹料使用方便，操作簡單易行，且耐火度高、抗沖刷性優(yōu)良、抗侵蝕性好。

　　新型鋼包涂抹料技術(shù)是鋼鐵冶金行業(yè)中用于鋼包內(nèi)襯保護和修復(fù)的關(guān)鍵材料技術(shù)，旨在提高鋼包使用壽命、降低耐火材料消耗。涂抹料技術(shù)通過人工對缺陷部位的修補形成致密保護層，可顯著延長內(nèi)襯壽命。

　　聯(lián)合榮大的新型鋼包涂抹料以白剛玉、高純鎂砂、氧化鋁微粉為主要原料，采用水泥結(jié)合，具有使用過程不剝落、抗沖刷性強、抗侵蝕性好、使用壽命高的特點。該新型涂抹料通過顆粒級配優(yōu)化，實現(xiàn)無須振動即可均勻填充縫隙。涂抹后的鋼包包壁見圖1。

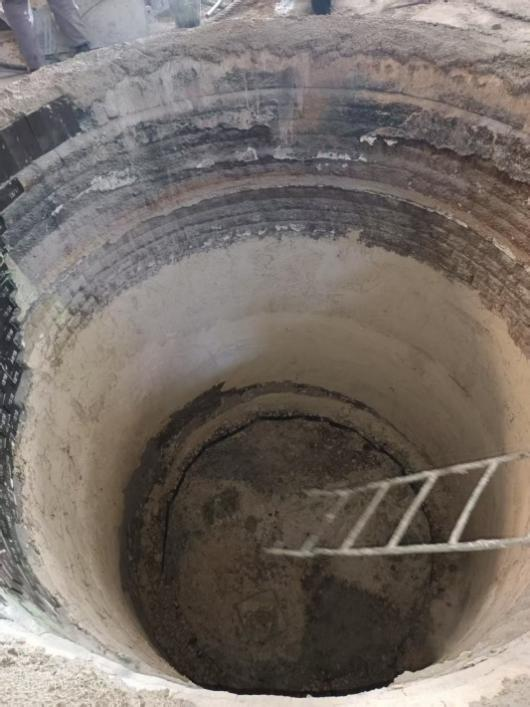

　　圖1 涂抹后鋼包包壁

　　該涂抹料的較佳涂抹厚度約20-30mm。涂抹太厚，使用時易發(fā)生燒結(jié)不完全引起的脫落現(xiàn)象；涂抹太薄，改善包壁磚使用壽命的效果不明顯。該涂抹料單次涂抹可延長鋼包壽命15-25爐次，大大減少了停包檢修頻率，降低耐火材料消耗20%以上。在某鋼廠120噸精煉鋼包上進行了應(yīng)用試驗，使用涂抹料前鋼包包壁磚的使用壽命約為160爐；小修和中修各涂抹一次后，鋼包包壁磚的使用壽命提高至210爐。

　　該涂抹料在一定程度上解決了鋼包包襯局部侵蝕嚴重、出坑、裂紋等不易修補的問題，提高了鋼包包襯的使用壽命，降低了鋼包因局部包襯侵蝕嚴重而提前拆中修的情況，穩(wěn)定了鋼包的使用壽命，對鋼包的節(jié)能降耗具有重要意義。（聯(lián)合榮大專家組）
